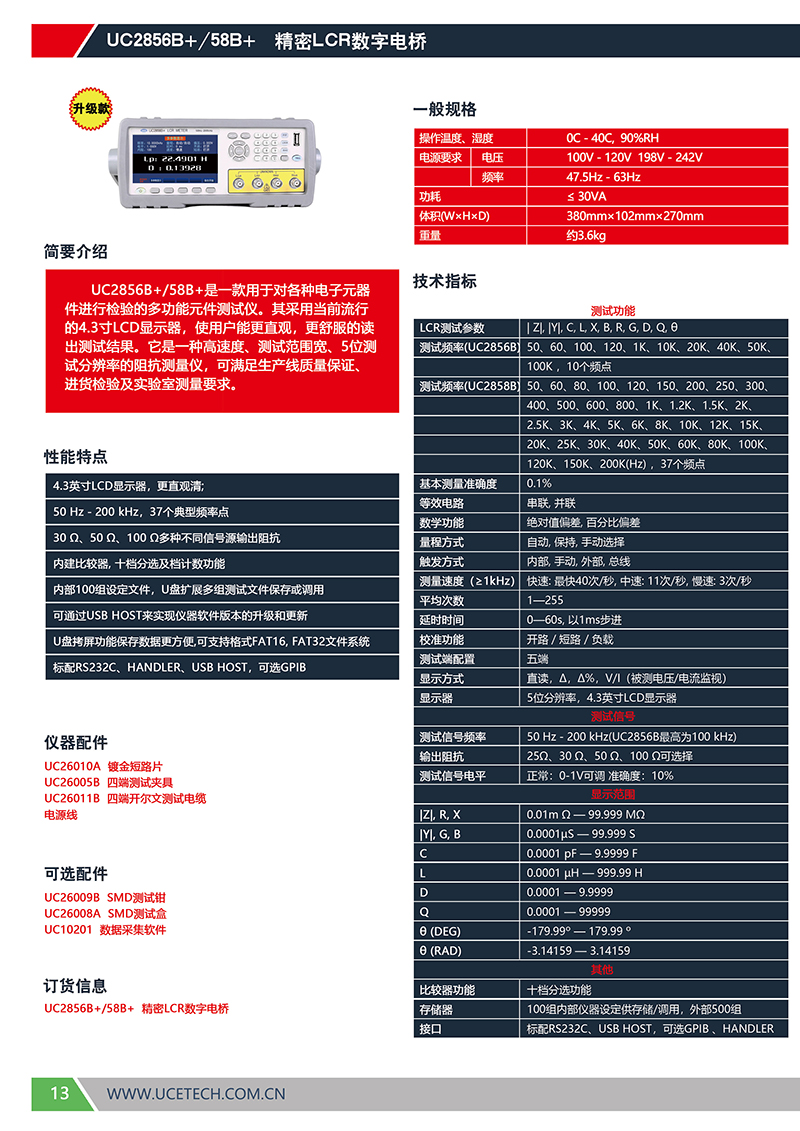

UC2858B+是一款用于對各種電子元器件進行檢驗的多功能元件測試儀。其采用當前流行的4.3寸LCD顯示器，使用戶能更直觀，更舒服的讀出測試結果。它是一種高速度、測試范圍寬、5位測試分辨率的阻抗測量儀，可滿足生產線質量保證、進貨檢驗及實驗室測量要求。
資料整理中...
測量功能 | |
LCR測試參數 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ |
測試頻率 | 50、60、80、100、120、150、200、250、300、400、500、600、800、1K、1.2K、1.5K、2K、2.5K、3K、4K、5K、6K、8K、10K、12K、15K、20K、25K、30K、40K、50K、60K、80K、100K、120K、150K、200K(Hz) ，37個頻點 |
基本測量準確度 | 0.1% |
等效電路 | 串聯, 并聯 |
數學功能 | 絕對值偏差, 百分比偏差 |
量程方式 | 自動, 保持, 手動選擇 |
觸發方式 | 內部, 手動, 外部, 總線 |
測量速度（≥1kHz） | 快速: 40次/秒, 中速: 11次/秒, 慢速: 3次/秒 |
平均次數 | 1—255 |
延時時間 | 0—60s, 以1ms步進 |
校準功能 | 開路 / 短路 / 負載 |
測試端配置 | 五端 |
顯示方式 | 直讀，Δ，Δ%，V/I（被測電壓/電流監視） |
顯示器 | 5位分辨率，4.3英寸LCD顯示器 |
測試信號 | |
測試信號頻率 | 50 Hz－200 kHz |
輸出阻抗 | 25Ω、30 Ω、50 Ω、100 Ω可選擇 |
測試信號電平 | 正常：0-1V可調 準確度：10% |
顯示范圍 | |
|Z|, R, X | 0.01m Ω — 99.999 MΩ |
|Y|, G, B | 0.0001μS — 99.999 S |
C | 0.0001 pF — 9.9999 F |
L | 0.0001 μH — 999.99 H |
D | 0.0001 — 9.9999 |
Q | 0.0001 — 99999 |
θ (DEG) | -179.99o — 179.99 o |
θ (RAD) | -3.14159 — 3.14159 |
其他 | |
比較器功能 | 十檔分選功能 |
存儲器 | 100組內部儀器設定供存儲/調用，外部500組 |
接口 | 標配RS232C、USB HOST，可選GPIB 、HANDLER |
| 操作溫度、濕度 | 0℃-40℃ 90%RH | |
| 電源要求 | 電壓 | 100V-120V 198V-242V |
| 頻率 | 47.5Hz-63Hz | |
| 功耗 | ≤30VA | |
| 體積 | 380mm×102mm×270mm | |
| 重量 | 約3.6kg |
4.3英寸LCD顯示器，更直觀清晰
50 Hz－200 kHz，37個典型頻率點
25 Ω、30 Ω、50 Ω、100 Ω多種不同信號源輸出阻抗
內建比較器, 十檔分選及檔計數功能
內部100組設定文件，U盤擴展多組測試文件保存或調用
可通過USB HOST來實現儀器軟件版本的升級和更新
U盤拷屏功能保存數據更方便,可支持格式FAT16, FAT32文件系統
標配RS232C、HANDLER、USB HOST，可選GPIB
UC2858B+ 精密LCR數字電橋
儀器配件
UC26005B 四端測試夾具
UC26011B 四端開爾文測試電纜
UC26010A 鍍金短路片
電源線
可選配件
UC26009B SMD 測試鉗
UC26008A SMD 測試盒
UC10201 數據采集軟件
